詳解回轉支承的拆裝方法

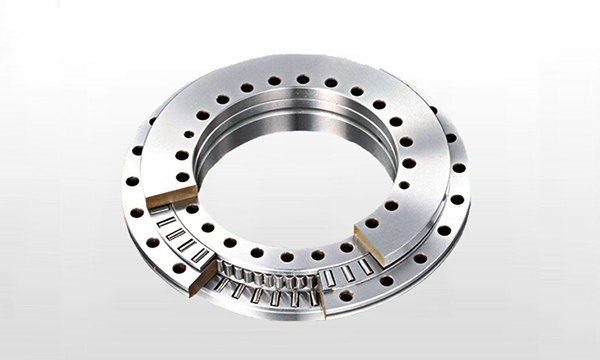

  回轉支承又稱為轉盤軸承，廣泛應用在工程機械上，大家肯定也都有所了解，但是安裝和拆卸很多人還是很迷茫，今天小編總結了回轉支承的拆裝方法給大家分享一下~
  

  一、回轉支承的安裝方法

  
  1.安裝平面
  
  安裝前一定要檢查標志和合格證，確定回轉支承的型號是否正確，然后除去安裝表面多余的物質如焊珠、毛刺、油漆殘留物等，清洗時注意不要讓溶劑滲入回轉支承內部，不能使用損害密封材料的溶劑，裝配前要保持安裝表面的干燥。
  
  2.安裝支座
  
  對于 Ra=12,6.3μ m，安裝支座的安裝面的粗糙度應不大于 Ra=12.5、6.3μ m。軸向平面度公差與回轉支承滾道直徑大小有關，有相應的標準值范圍。
  
  3.定位
  
  回轉支承的內外圈滾道均配有一軟帶，應放置在主負荷面兩側，即與主負荷區相距90度，軟帶有阻塞或打了 S標志。
  
  4.檢查
  
  檢驗回轉支承與安裝面是否吻合，通常使用塞尺檢查，如吻合不好，應用合適的材料填充。回轉支架安裝后，支架禁止焊接操作。

  二、回轉支承軸承的拆卸方法

  
  1.回轉支承的外圈拆卸工作
  
  將多個外圈固定在外圈周?chē)鷶D壓螺桿，設置好后用均勻的力旋壓螺桿，然后拆卸。這類螺紋孔一般都有盲塞，圓錐滾子軸承等分離型軸承，在旋轉支承外壁上設有若干切口，用尼龍隔離塊，用壓頭卸出，拆卸時輕敲，以免損壞回轉支承。
  
  2.通孔型回轉支承拆卸方法
  
  使用油壓機直接拔出即可，注意在工作時讓內圈受力，大直徑的回轉支承采用油壓拆卸法，回轉支承上的油嘴施以油壓，使回轉支承更容易拉出；內外徑較大的回轉支承采用油壓法，可有效地拆卸油嘴，使回轉支承更容易拉；滾柱式回轉支承內圈拆卸，可用加熱膨脹法，較短時間內局部加熱，待回轉支承內圈熱膨脹后再拔下拆卸。
  
  3.螺紋孔型回轉支承拆卸方法
  
  拆下小螺紋旋轉支承，將旋轉支承內圈用擋塊支撐，擰緊螺母幾次后，用塑料錘敲卸掉。采用油壓方法，旋轉支承油孔加壓輸油，并在螺紋孔旋轉支承油孔中加壓輸油，內圈膨脹則進行拆卸。操作過程中，回轉支承有脫出的危險，使用4.螺母作為擋板，避免發生意外。
  
  敲擊拆卸法
  
  敲擊拆卸是簡單的回轉支承拆卸方法，借助于塑料錘的側擊力，使旋轉支承產生位移從而相互分離，在實際拆卸過程中，大多采用這種方法進行拆卸。拆解前的準備工作是在回轉支承連接處加潤滑脂，用塑料錘直接擊拆；
  
  以上這邊文章詳細的總結了回轉支承的拆裝方法，在拆卸中值得注意的是拆卸后需將拆卸下來的零件進行統一存放，防止丟失無法重新安裝。如果您對回轉支撐軸承還有其他疑問，可以留言給我們~
